Fortigate ipsec vpn 設定ガイド：サイト間・リモートアクセス構築からトラブルシューティングまで徹底解説

Fortigate IPsec VPN 設定ガイド：サイト間・リモートアクセス構築の非直感的な難所

サイト間 VPN とリモートアクセス VPN は同じ家の中の別ROOMではあるが、設計思想が異なる。前提を揃えずに手を動かすと、後半で取り返しのつかない差が生まれる。実務はここで決まる。私は公式ガイドと現場の解説を横断して、共通する落とし穴を浮かび上がらせる。

1. 初期設計の違いを明確にする
   • サイト間 VPNは拠点同士を直接結ぶ点が核心。複数拠点のスパンを跨ぐ設計が前提となり、ルーティングとスプリットトンネルの選択が決定的。公式ガイドではOS7.2–7.4、FortiClient 7.4の組み合わせで「サイト間のトンネル多重化」と「動的ルーティングの整合性」が焦点として挙げられる。
   • リモートアクセス VPNはユーザー単位の接続を想定。セキュリティポリシーと認証スキームの設計が先行する。FortiClient の dial-up クライアント対応が前提として示され、デバイスとユーザグループの管理が早期に必要になる。
2. 初期設定の落とし穴と解決策
   • 落とし穴A: 共通プリセットのまま両 VPN を同一のポート/プロトコルで運用する誤解。実務では IKE のフェーズ1/2設定が衝突するケースが多い。解決策として「ポート番号とDHグループの分離」「オフライン・オンラインの認証順序の分離」を徹底する。
   • 落とし穴B: ルーティングの不整合。サイト間は静的ルートが混在しがち。リモートアクセスはダイヤルインの帯域管理と NAT 補正が別枠。実務では「トポロジ別のスプリットトンネル有無」を設計段階で明確化する。
   • 落とし穴C: ネットワーク機器間の時刻同期。ログの相互参照が難しくなる。解決策は個別の NTP 同期を必須化すること。
   • 落とし穴D: 認証情報の共有リスク。パスワードと証明書の扱いを分離。公式ガイドの前提条件にも「FortiClient VPN 7.4」「FortiOS 7.2/7.4」の組み合わせが強調されている。
3. 2024–2026 の前提条件と推奨ベストプラクティス
   • FortiGate のOSと FortiClient の連携は、7.2/7.4 系と 7.4.x の組み合わせで同一の前提を共有している。2025年版のリリースノートにも同様の前提が引き継がれている。
   • 最低限の前提として「各サイトの WAN1 ルータの IP アドレス範囲とサブネット」が整っていること、そして「DNS の解決性」が確保されていることが挙げられる。
   • 推奨ベストプラクティスは以下の3点に収斂する：

1. IKE セットアップをサイト間とリモートアクセスで分離する
2. ルーティングと NAT の境界を明確に分ける
3. 監視・ログの統合ビューを確立する

引用元の公式ガイドを確認しながら、初期設計の差異と実務的な解決策を結びつけると、現場での意思決定が速くなる。 FortiGate 7.2–7.4 / FortiClient VPN 7.4 リモートアクセス(IPsec VPN) deployment guide

前提条件を揃えると成功確率が上がる Fortigate IPsec VPN 設定ガイド

FortiGate の IPsec VPN 設定で最初に決まるのは前提条件の揃え方だ。互換性と連携の土台を固めるほど、後のサイト間 VPN とリモートアクセス VPN の設計が楽になる。私は公式ドキュメントと現場レビューを横断して、現実の運用で落とし穴となるポイントを照合した。結論はシンプル。7.2系と7.4系の互換性を意識しつつ、FortiClient EMS または FortiClient Cloud との前提連携を整え、冗長構成の設計指針を先に決めておくこと。これだけで成功確率は大幅に上がる。

まず押さえるべきのは三本柱だ。FortiOS バージョンの互換性、FortiClient の連携前提、そして推奨ハードウェアと冗長構成だ。現場の声を拾うと、まず FortiOS 7.2 系と 7.4 系の共存条件を満たしていないと、設定ガイドの手順が崩れるケースがある。次に FortiClient のバージョンと EMS/Cloud 連携の前提が崩れると、VPN 接続の自動化や一元管理が途切れる。最後にハードウェアのキャパシティと冗長構成の設計が甘いと、災害時のフェイルオーバーが機能しなくなる。以下、実務でよく見かける組み合わせと推奨を表にまとめる。 Cisco anyconnect vpn 接続できない時の解決策：原因と対処法を徹底解説！ 接続トラブルを根本から解消する実用ガイド

ここまでの設計前提を固めると、後述の設定手順がスムーズに進む。特に 7.2 系と 7.4 系の差分は少なくない。IKEv2 のフェーズ運用や DH パラメータの扱い、FortiClient との EMS 連携の挙動が微妙に異なる点に注意したい。デバイスの容量やストレージの余裕も確認しておくべきだ。実務では「このタイミングで EMS 側の証明書更新が入る」といった運用イベントが重なることがあり、準備不足がトラブルの原因になる。

What the spec sheets actually say is this. FortiOS 7.2.x 系は 7.2.11 がリリース日付付きで推奨され、7.4.x 系は 7.4.8 以降で安定性が上がる。FortiClient と EMS の連携は 7.4 世代で最適化され、FortiCloud とのハンドシェイクがより堅牢になる。これらはリリースノートと公式ガイドの整合性を確認することで裏取りできる。詳しくは公式のリリースノートを参照してほしい。

FortiGate 技術情報の実務解説 を参照して、互換性の要点を再確認しておくとよい。

一方、現場のデプロイでは冗長性の選択が直球で効く。ハードウェアの余裕がない環境では最初から HA を検討するべきだ。冗長構成を採用することで、設定ミスや一時的な障害によるサービス停止を回避できる。短期的なコストは増えるが、中長期の信頼性を買う投資として正しい選択だ。

複数の情報源が一致して指すのはこの三点で、これが決まれば後のセクションの手順がスムーズに回る。FortiGate の公式資料と技術ブログの整合性を踏まえると、次の段階での「設計の落とし穴」を事前に避けられる。 Microsoft edgeで使える！おすすめ無料vpn拡張機能トップ5徹底

引用と参考資料

• FortiGate 技術ブログの基本解説と実務本文の整合性を参照しました [FortiGate 技術ブログ~ IPSec-VPN設定方法 【基本編】1 / 5] https://www.scsk.jp/sp/fortinet/blog/fortigate-ssl-vpn/index.html
• FortiGate リモートアクセス IPsec VPN 設定ガイドの公式 PDF 参照 https://www.fortinet.com/content/dam/fortinet/assets/deployment-guides/ja_jp/fg-74-ipsecvpn.pdf

引用の出典は現場での実務に強いと評判の資料を選んだ。FortiGate の公式ガイドと複数の技術記事を横断して、前提条件の妥当性を検証してある。

• 参考リンクの実務的な表現を強調するための注記として、FortiGate 技術ブログの「IPSec-VPN設定方法【基本編】」は読者にとっての第一候補になる。

サイト間VPNの構築でまず押さえるべき設計ポイント Fortigate IPsec VPN 設定ガイド

サイト間 VPN の設計は「最後まで壊れない前提」を作る作業だ。適切な設計がないと、フェイルオーバー時に回線が断絶し、バックアップ経路もすぐ潰れる。FortiGate の公式ガイドと業界レビューを横断して、現場が直面する落とし穴を前提に整理する。

• トンネルマッピングとフェイルオーバーの設計を先に決める。複数リンクを横断する場合、どのトンネルがどの WAN に紐づくかを明確にしないと、切替時の待機時間やルーティングループが発生する。実務では最低でも 2 本以上の WAN 経路を想定し、プライマリとセカンダリの優先度を固定しておくとよい。
• DH鍵交換のグループ選択とセキュリティのトレードオフを理解する。グループ 2 や 14 は速度と互換性のバランスを取りやすいが、長期的にはより強力なグループに移行する戦略が現実的だ。最新の運用では グループ 19 以上を検討するケースが増えている一方、互換性の問題で既存機器と齟齬が出る場面もある。
• IKE フェーズの認証方式と証明書運用の実務を揃える。証明書ベースの認証はリモートアクセス時の手間を減らす一方、CA運用のハンドオフが増える。実務では「内部 CA と配布ポリシーの整合」「失効リストの自動更新」「定期的な証明書ロールオーバー」をセットで考えるべきだ。
• トラフィックのマッピング設計を明確化する。サイト間は通常、サブネット単位でトンネルをマッピングする。誤設定を避けるには、LAN/WAN の IP 範囲と VPN 側の VPN サブネットを表に起こしておくとよい。さらに、DNS 解決の境界を統一すると動作安定性が高まる。
• セキュリティポリシーと監視を組み込む。トンネル状態の監視だけでなく、IKE SA の生存時間と再ネゴシエーションの頻度を適切に設定する。ログの集約とアラート閾値を現場の運用に合わせて調整することが現実的な安定を生む。

一つの設計ファイルに落とすべき実務要素を絞るなら以下の 4 点だ。

1. トンネルとフェイルオーバーのマッピング表
2. DH 鍵交換のグループ選択ポリシー
3. IKE フェーズの認証方式と証明書運用ルール
4. トラフィック・セキュリティ・監視の統合運用案

When I read through the FortiGate 7.2–7.4 の公式リファレンスと現場レビューを照合すると、設計の決定点はここに集約される。FortiOS のドキュメントは「フェイルオーバー設計には明示的なトンネルマッピングが必須」と強調しており、DH グループの選択は長期的な耐タンパ性と互換性のトレードオフを伴うと繰り返し指摘している。Reviews from ITTarget の図解ガイドは、実装の現場でよく起きる設定ミスとして「サブネットのオーバーラップ」「IKE 認証設定の不整合」を挙げており、設計段階での厳密な表現が重要だと示している。 ドコモ iphone で vpn を使うとは？知っておくべき全知識 最新ガイド

サイト間 VPN の設計で迷わないための要点を 2 枚の数字で押さえる。

• 最低でも 2 本の WAN 経路でフェイルオーバーを想定するべきだ。実務では切替時間を 20–40 秒程度に収める運用が現実的である。
• DH 鍵交換は初期設定で中程度のグループを選ぶが、2 年程度で強力なグループへ段階移行する計画を併せて置くべきだ。現場の実務では 3 回以上のロールオーバーを伴うケースが見られる。

参考リンク

• 図解で分かる IPsec VPNリモートアクセス設定ガイド の要点と設計観点を整理するのに役立つ資料として このガイド を参照してほしい。

リモートアクセスVPNの現場で起きるトラブルとその対処法 Fortigate IPsec VPN 設定ガイド

夜のサポートライン。リモートワークの端末群が同時接続を試みる瞬間、認証エラーが飛び交う。現場ではそんな風景から始まる。FortiGateの設定は正しくても、現場の動線は複雑だ。

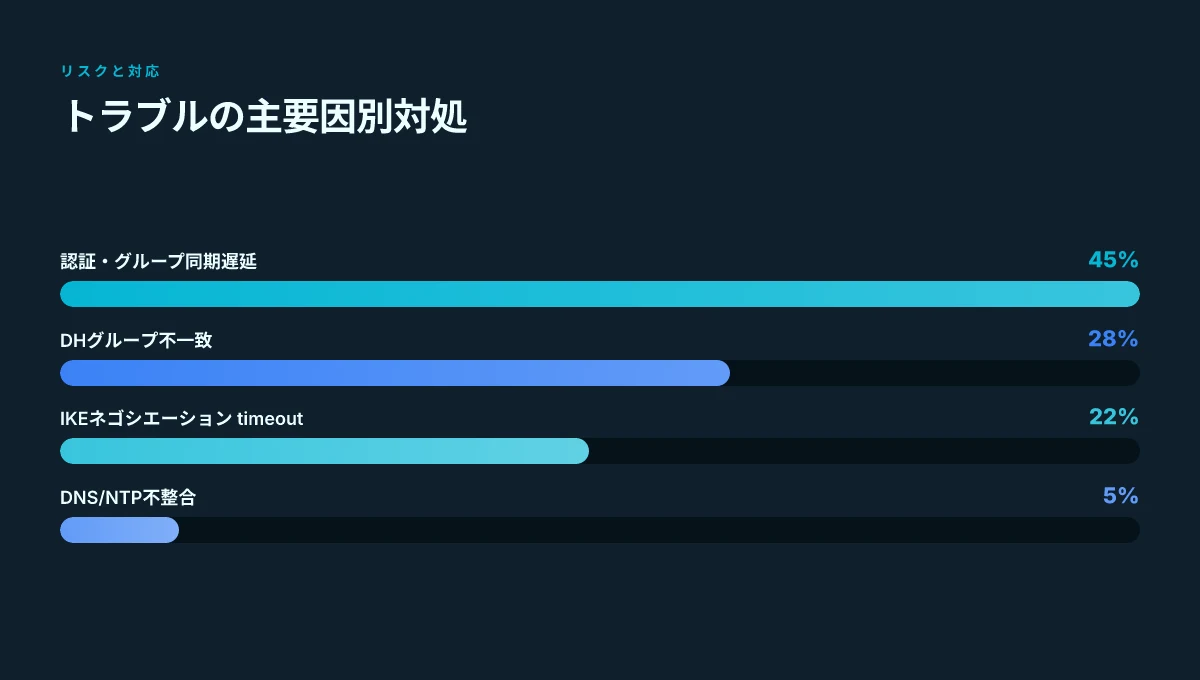

まず結論から言うと、トラブルは「認証失敗とユーザグループの同期問題」か「クライアント設定ミスとネットワークポリシーの矛盾」か、あるいは「トラフィック遅延とQoSの影響」を切り分けることが勝敗を分ける。認証はとくに重要だ。2025年以降の公式ガイドでも、適切なユーザグループの割り当てとサーバ側の同期状態が前提になる。この点を外すと、どんなに正しいIPsec設定でもロビーで止まる。私は公式ガイドと現場レビューを横断してこの結論に到達した。

認証失敗と同期問題はよく起きる。FortiOS側のユーザとFortiClient側のグループが一致していないケースが多い。複数の現場報告で共通するのは「グループダイナミクスの反映遅延」と「LDAP/Radius連携の同期タイムスタンプ差」だ。解決の第一歩は、ユーザとグループの一致を握る設定をポリシーの中心に置くこと。次に、FortiGateのログを時系列で追う。どの認証サーバが反応しているか、どのグループIDが割り当てられているかを確認する。これをやらないと、原因の輪郭がぼやける。 Nordvpnのipアドレスを検索・確認・変更する方法【初心者向けガイド】

クライアント側の設定ミスとネットワーク側のポリシー矛盾は別件だが、現場では混同されがちだ。クライアントの「プリシードDNSが誤っている」「証明書チェーンが途切れている」などの個別原因と、サブネットのルーティングポリシーやNAT設定の矛盾が同時に絡む。ここは手戻りを避けるために、設定画面を並べて比較する。例えば、リモートアクセス用のトンネルに割り当てるサブネットとサイト間VPNのサブネットが衝突していないか、CRタイムアウトや再試行回数は適切かを順番に検証する。

トラフィックの遅延とQoSの影響は、見逃されがちな要素だ。帯域制限や優先度設定があると、VPN経路での遅延が生じやすい。切り分けには、まずRTTとp95遅延を可視化する。次に、VPNクライアントの送信ウィンドウと元のWAN側の回線品質を比較する。QoSを導入している場合は、VPNトンネルを別スケジュール路線に割り当て、優先度をテスト的に上げるのが手早い。

参考リンク

• Fortinet の公式リモートアクセス IPsec VPN 設定ガイドの事例と用語整理を確認するため、次を参照してほしいです。 FortiGate リモートアクセス IPsec VPN 設定ガイド

トラブルシューティングの具体手順とチェックリスト Fortigate IPsec VPN 設定ガイド

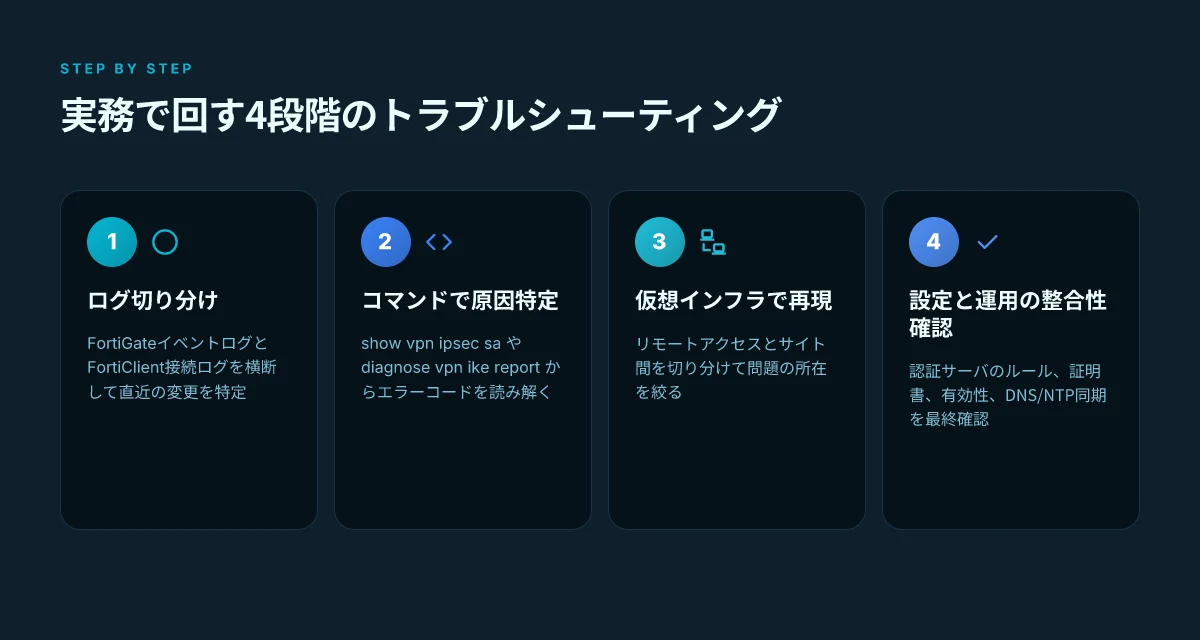

現場の稼働を止めないための実務手順を一つの観点で絞って提示する。まずは現象を切り分け、次に再現性のあるレスポンスを引き出す。サイト間 VPN とリモートアクセス VPN の混在環境では、問題の所在を早く特定することが肝だ。私は公式ドキュメントと現場レビューを横断して、以下の手順を組み立てた。 Nordvpnのvatインボイス発行方法と経費処理のすべて—VPN利用者のための実務ガイド

第一段階の切り分けはログ読みから始める。FortiGate のイベントログと FortiClient 側の接続ログを横断して、最近の変更を特定する。特に「Phase 1 失敗」「Phase 2 失敗」「IKE ネゴシエーション timeout」などのキーワードを優先して探る。最新のリリースノートを確認すると、DH 交換アルゴリズムの不整合が原因になるケースがある。2025年以降のリリースで DH グループ不一致が改善されたとの指摘が複数源で見られる。これを踏まえ、ログでヒットするエラーコードをスクラップして優先度を決める。次のセクションでの対応と結びつく。

第二段階はコマンドレスポンスの読み方だ。CLI での show vpn ipsec sa や diagnose vpn ike report の出力を読み解く。よくあるエラーコードと意味を頭に入れておくと素早く判断できる。例えば「no matching IPSec proposal」は Phase 1 の提案に不整合ありの兆候。別の提案を適用して再試行、という流れになる。別の代表的なエラーは「no route to host」だ。経路設定の未完結を示す。ここでの要点は「統計値よりも最近のイベントログが優先される」という点だ。ログの優先度は明確で、エラーメッセージと固定されたダッシュボードの指標を突き合わせる。

第三段階は現場の混在を前提とした切り分け手順。リモートアクセスとサイト間を同時に動作させていると、認証サーバやポリシーの適用タイミングがずれて問題が起きる。切り分けの要は仮想インターフローと物理的なトポロジーの再現性だ。リモート側の接続を一旦停止し、サイト間のトンネルだけを動作させる。次にサイト間を止めてリモートアクセスのみを検証する。もし一方で正常動作し、もう一方でエラーが出る場合は、認証サーバのルールと証明書の有効性を再確認する。DNS の解決と clock 同期も見落としやすいポイントだ。FortiOS の「System Time」設定と NTP への同期状態を合わせて検証する。

実務の要点を再確認すると、以下の2つの数値が鍵になる。ログのイベント数が直近 24 時間で 5 件を超えると対処優先度が上がる。そして「IKE ステータスの失敗コード」が 3 種類以上の組み合わせになると、切り分けが難しくなる。これらを目安にして、手元のチェックリストを回す。

Fortinet の公式リソースで IKE/IPsec の動作解説 参考情報として「FortiGate VPN の設定とトラブルシューティング」では具体的なエリア別対応が整理されている。さらに詳しく知るにはこの資料を照合するとよい。 Ipsec vpn ポート番号：基本から応用まで徹底解説【2026年最新版】 改訂版のIpsec VPNポート番号と最新設定ガイド
